回转式空气分配器
一、概述
回转式空气分配器是通过阀芯旋转，将风机送入的空气由旋转阀芯依次分配给各个出风口，而获得定时定量的压缩空气，再通过管道送到各均化区（配充气箱），依次循环使粉料得到均化。

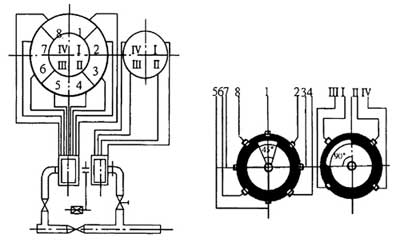

二、回转式空气分配器原理图
三、技术参数表
| 型号规格 名称 | QFFΦ500mm 单四嘴 | QFFΦ500mm 单八嘴 | QFFΦ500mm 双六嘴 | QFFΦ500mm 四、八嘴 | |
| 外形尺寸 | 2160×950×820 | 1600×1700×910 | 2006×2165×1100 | 1630×1700×9100 | |
| 减速电机 | 摆线针轮减速机BWEY2715－1505 | 摆线针轮减速机BWEY2715－1505 | 摆线针轮减速机XWEY－106 | 摆线针轮减速机BWEY2715－1505 | |
| 链传动 | Z1＝17、Z2＝68 | Z1＝17、Z2＝68 | Z1＝19、Z2＝66 | Z1＝17、Z2＝68 | |
| 分配阀名称 | 四嘴 | 八嘴 | 六嘴 | 四嘴 | 八嘴 |
| 进气口直径（Φmm） | 100 | 100 | 150 | 100 | 100 |
| 出气口直径（Φmm） | 100 | 80 | 125 | 100 | 80 |
| 风量（m3/min） | 10 | 4 | 8.5 | 10 | 4 |
| 工作风压（MPa） | 0.07 | 0.04 | 0.07 | 0.04 | |
| 阀芯转速（r/min） | 0.25 | 0.25 | 0.288 | 0.25 | |
| 最大使用压力（Mpa） | 0.1 | 0.1 | 0.1 | 0.1 | |
| 配套选用 | Φ8米10米生料均化库 | Φ8米10米水泥及生料均化库 | Φ15米、Φ18米水泥均化库 | Φ8米10米混合式生料均化 | |
